Überlassen Sie in der Veranstaltungstechnik, bei Tragsystemen für Beleuchtungsanlagen oder im Messe- und Ladenbau nichts dem Zufall. Setzen Sie mit der 3-Punkt Heavy-Duty-Ausführung H33D auf ein bewährtes System, das die Vorteile einer kompakten und stabilen Konstruktion mit den Vorzügen eines modularen und leicht zu skalierenden Traversensystems verbindet.
Der Zusammenbau funktioniert einfach und schnell durch das separat erhältliche Konusverbindersystem. Die saubere und absolut kraftschlüssige Montage ermöglicht eine hohe Konstruktionsstabilität bei nur geringem Materialgewicht. Sie benötigen lediglich einen leichten Aluminiumhammer für den reibungslosen Zusammenbau. Das Litetruss H33DTraversensystem ist wie alle übrigen Litetruss-Baureihen in den unterschiedlichsten Längen und Farben erhältlich.
| Breite: | ~ 290 mm |
| Höhe: | 258 mm |
| Tragrohr: | 48,3 x 3 mm |
| Ø Füllstäbe: | 16 x 2 mm |
| Legierung: | EN-AW 6082 T6 |
| Spannweite | Gleichmäßig verteilte Last |
Durchbiegung | Mittige Einzellast | Durchbiegung |
| m | kg/m | mm | kg | mm |
| 2,0 | 791,9 | 1,8 | 1420,8 | 2,7 |
| 3,0 | 526,6 | 6,2 | 943,8 | 6,0 |
| 4,0 | 352,1 | 13,3 | 704,2 | 10,6 |
| 5,0 | 223,9 | 20,7 | 559,7 | 16,7 |
| 6,0 | 154,2 | 29,9 | 462,6 | 24,1 |
| 7,0 | 112,2 | 40,7 | 392,7 | 32,9 |
| 8,0 | 84,9 | 53,2 | 339,7 | 43,1 |
| 9,0 | 66,2 | 67,4 | 298,1 | 54,8 |
| 10,0 | 52,9 | 83,4 | 264,3 | 68,0 |
| 11,0 | 43,0 | 101,1 | 236,4 | 82,8 |
| 12,0 | 35,5 | 120,5 | 212,7 | 99,2 |
| 13,0 | 29,6 | 141,7 | 192,4 | 117,2 |
| 14,0 | 25,0 | 164,7 | 174,7 | 136,9 |
Belastungsangaben sind nur bei vertikaler Anwendung gültig!
Hohe Gleichlasten sind idealisiert zu verstehen. Die Lasteinleitung hat im Knoten zu erfolgen. Das obere Hauptrohr muss min. alle 110 cm seitlich gehalten werden! Die Belastungswerte sind unter Verwendung von 10.9 Bolzen berechnet.
 |

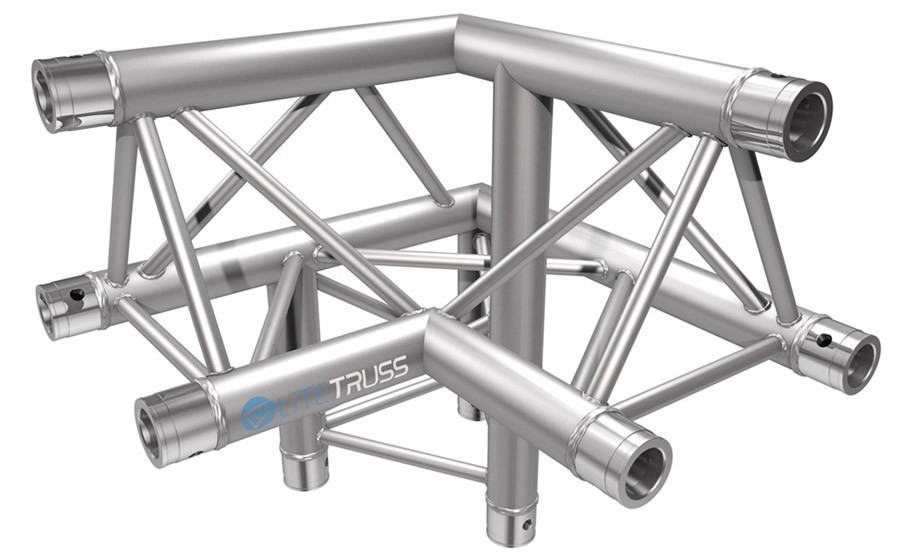

4 Weg Winkel
Schenkellänge: 742 x 500 mm
 |

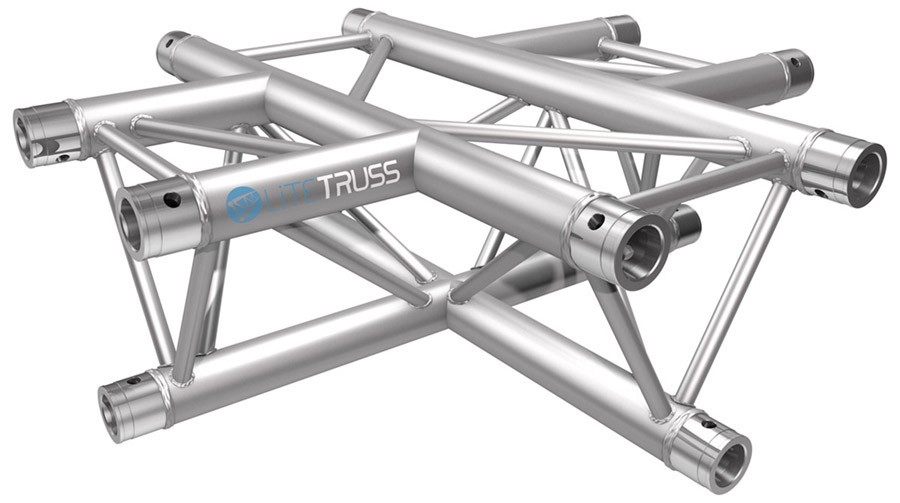

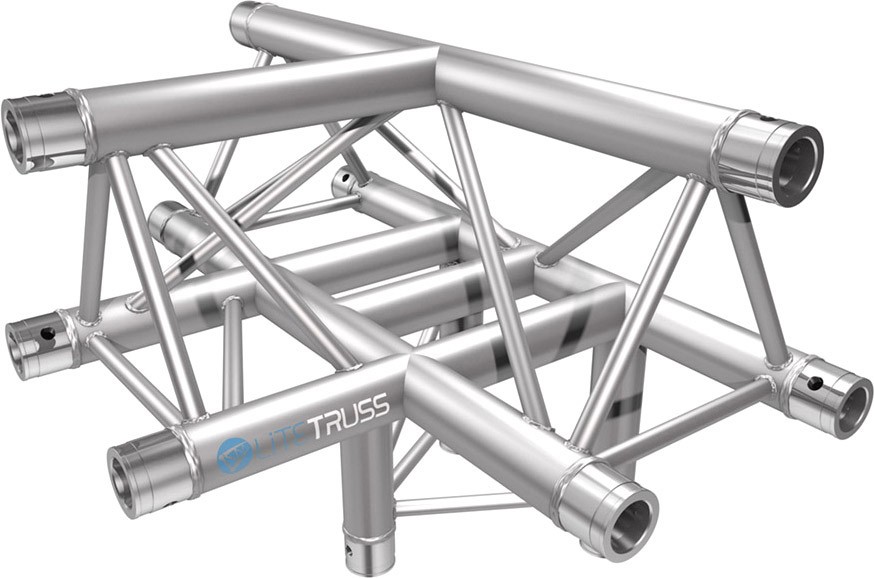

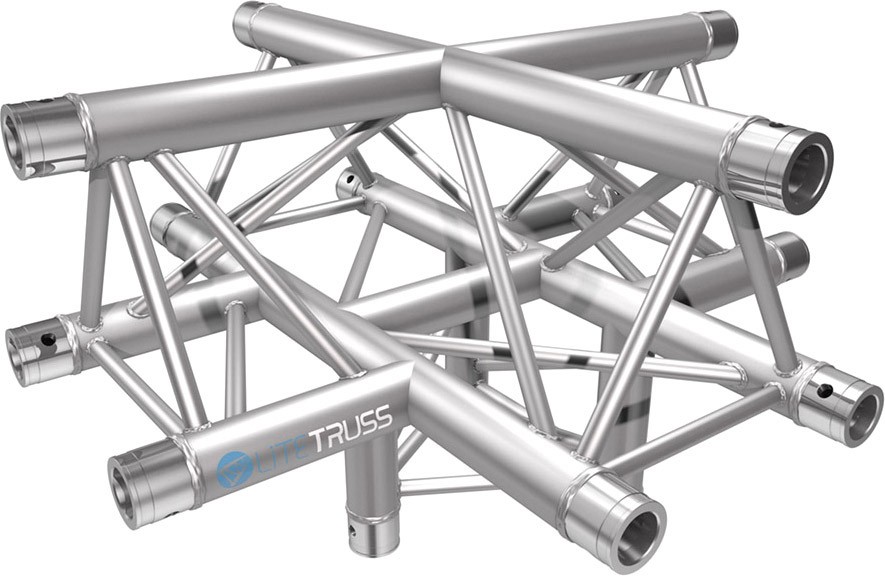

4 Weg Kreuz
Schenkellänge: 710 x 710 mm
 |

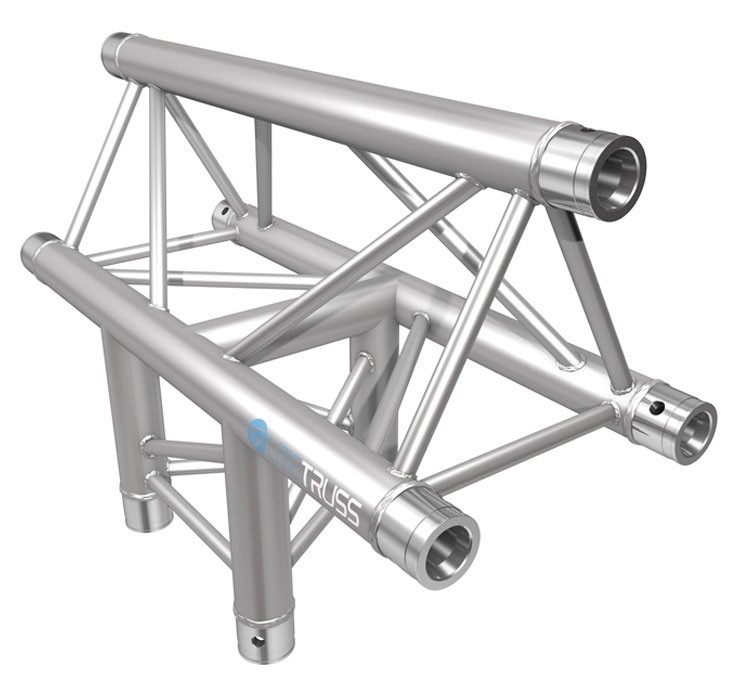

3 Weg T-Stück, horizontal
Schenkellänge: 710 x 500 mm
 |
3 Weg T-Stück, vertikal
Schenkellänge: 710 x 500 mm
 |
4 Weg Winkel
Schenkellänge: 710 x 500 mm
 |
4 Weg Winkel
Schenkellänge: 710 x 500 mm
 |

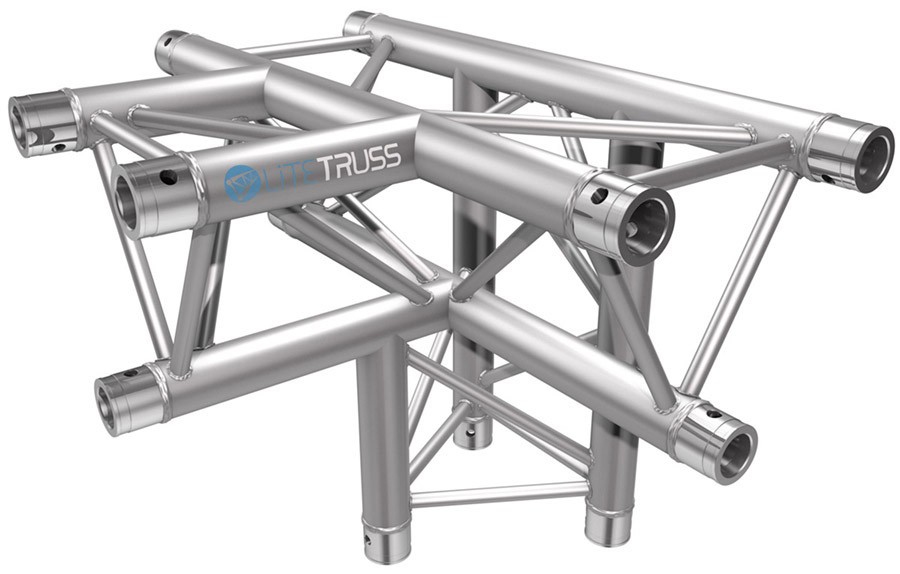

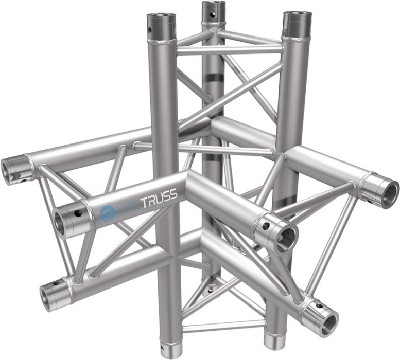

5 Weg Winkel
Schenkellänge: 742 x 500 mm
 |

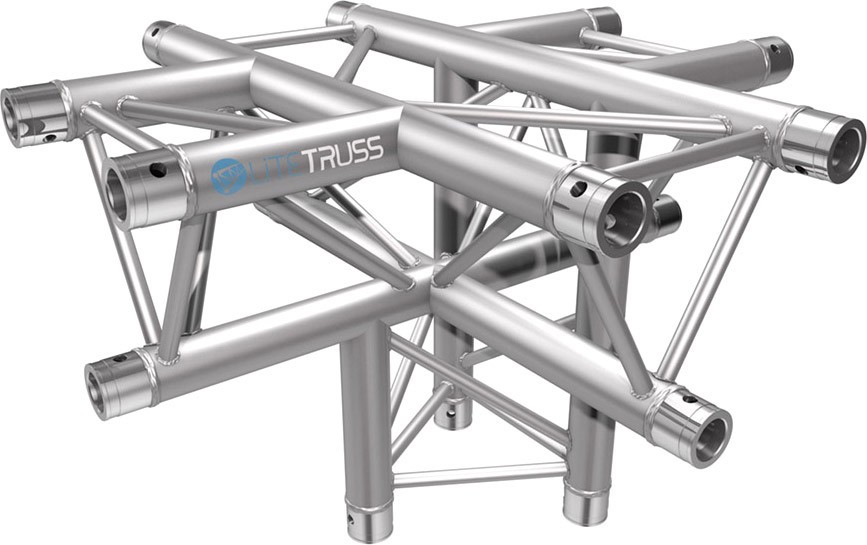

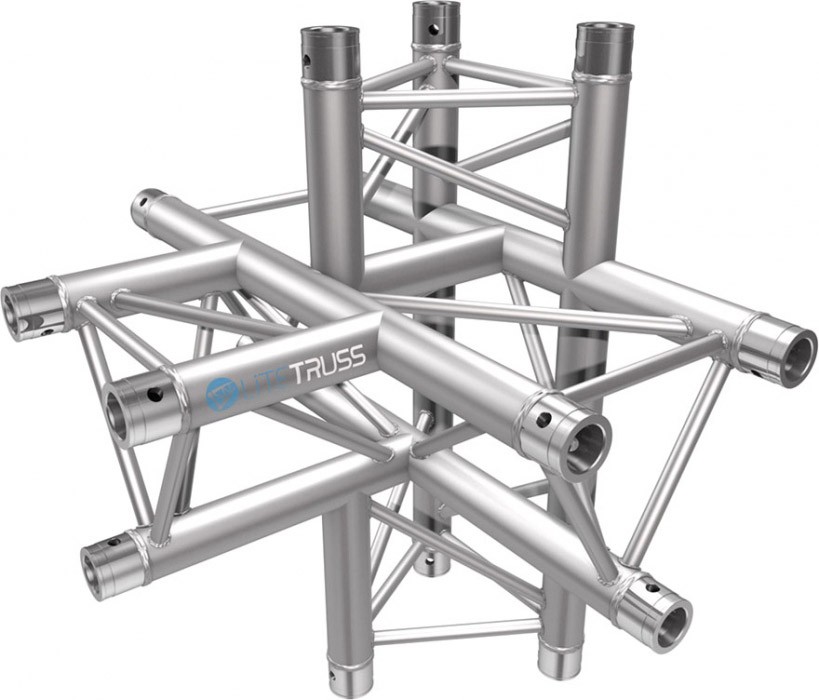

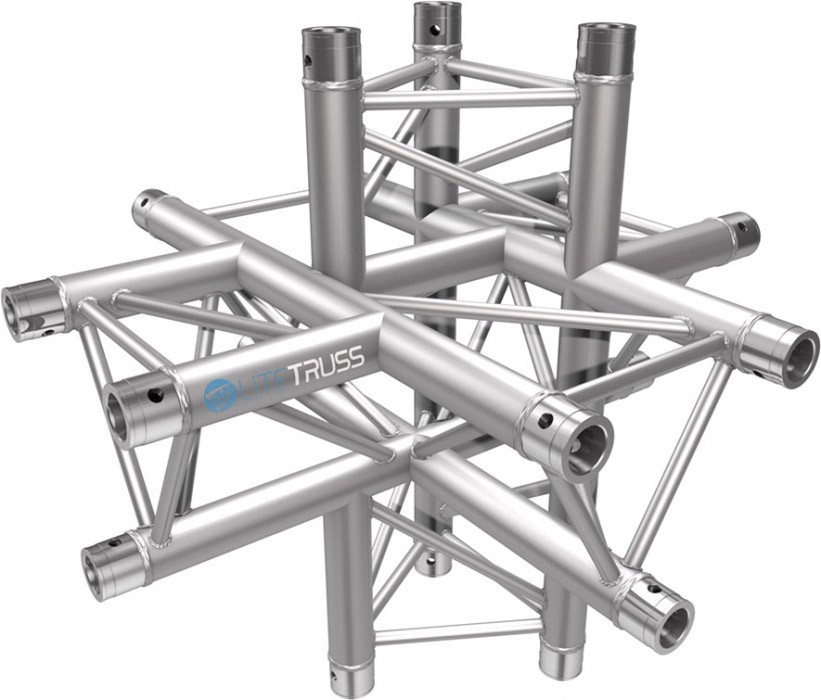

6 Weg Winkel
Schenkellänge: 742 x 710 mm
 |
5 Weg Winkel
Schenkellänge: 710 x 500 mm
 |
5 Weg Winkel
Schenkellänge: 710 x 500 mm
 |

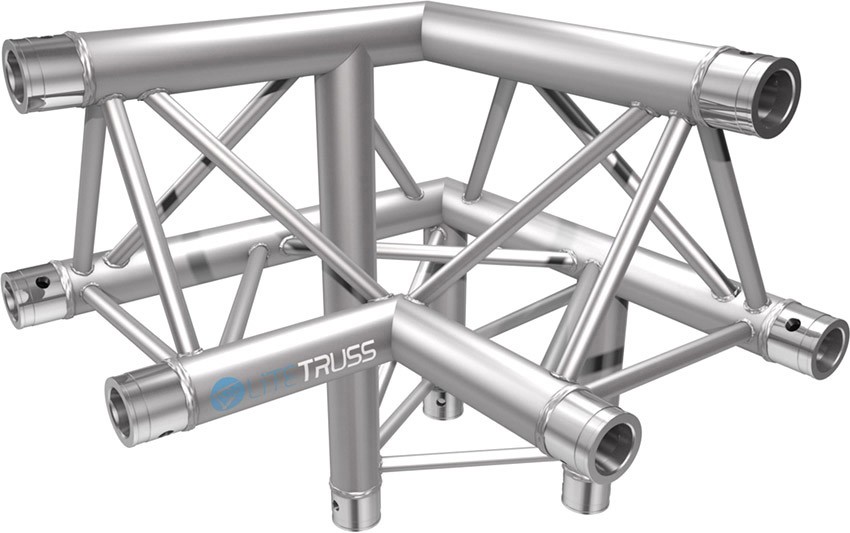

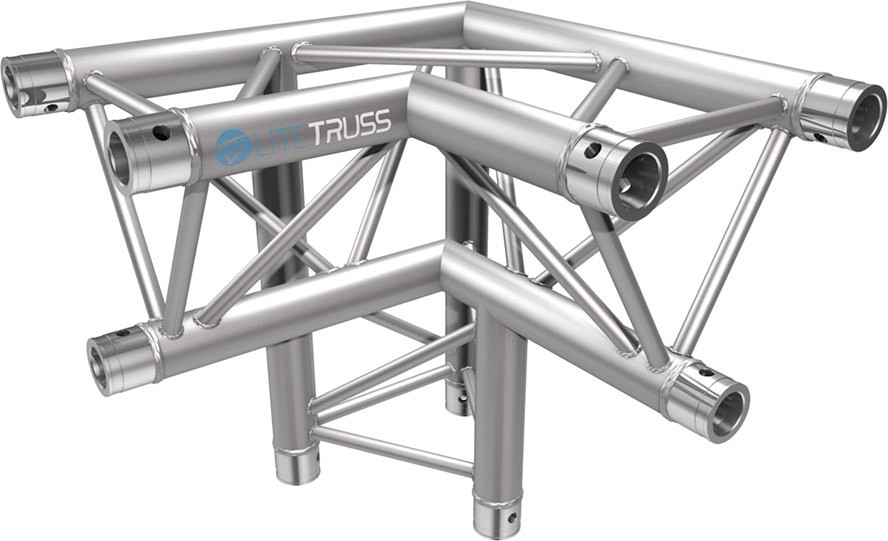

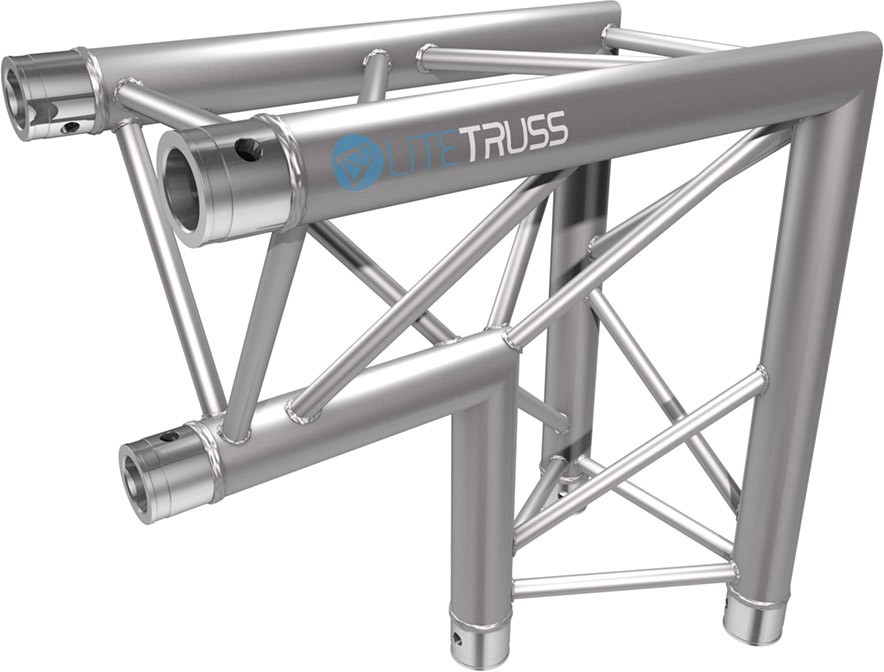

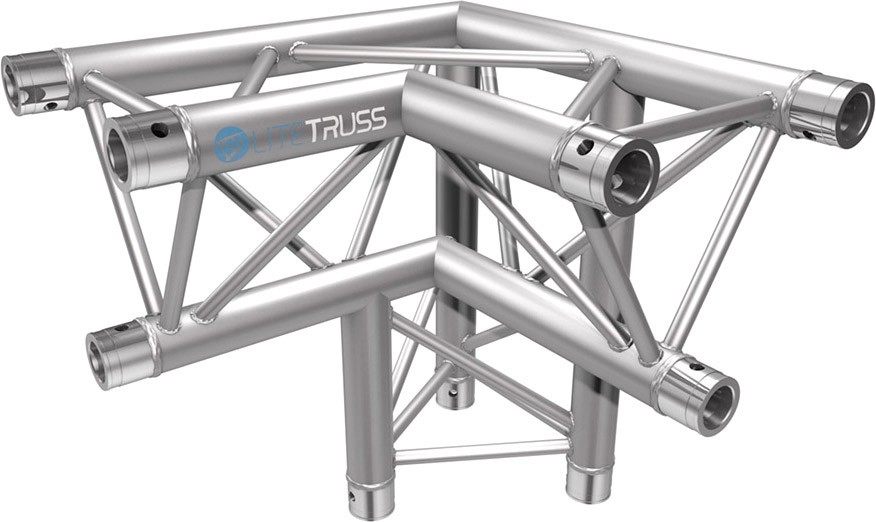

3 Weg Winkel
Schenkellänge: 500 mm
 |
3 Weg Winkel
Schenkellänge: 500 mm
 |
4 Weg Winkel
Schenkellänge: 742 x 500 mm
 |
3 Weg Winkel
Schenkellänge: 500 mm
 |

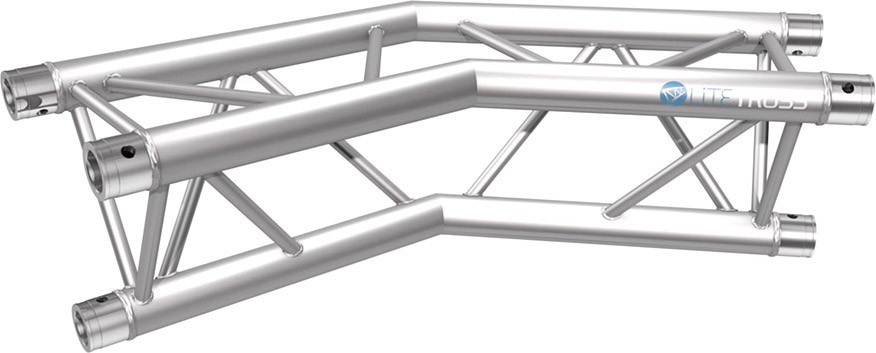

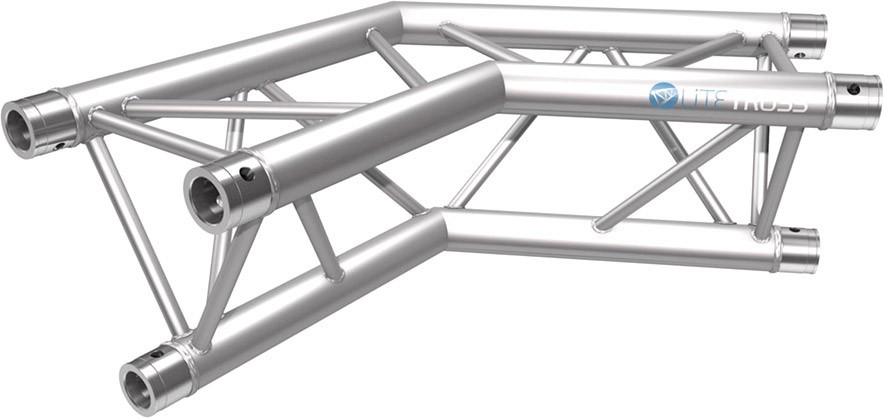

2 Weg Winkel
Schenkellänge: 500 mm
 |
2 Weg Winkel
Schenkellänge: 500 mm
 |
3 Weg Winkel
Schenkellänge: 500 mm
 |
2 Weg Winkel
Schenkellänge: 500 mm
 |

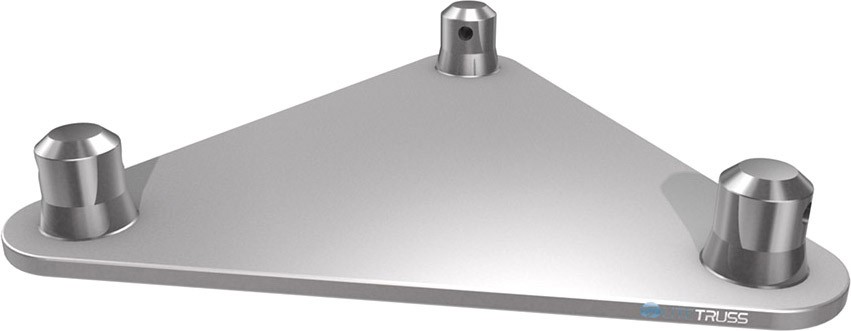

Bodenplatte
Länge: 310 mm
 |

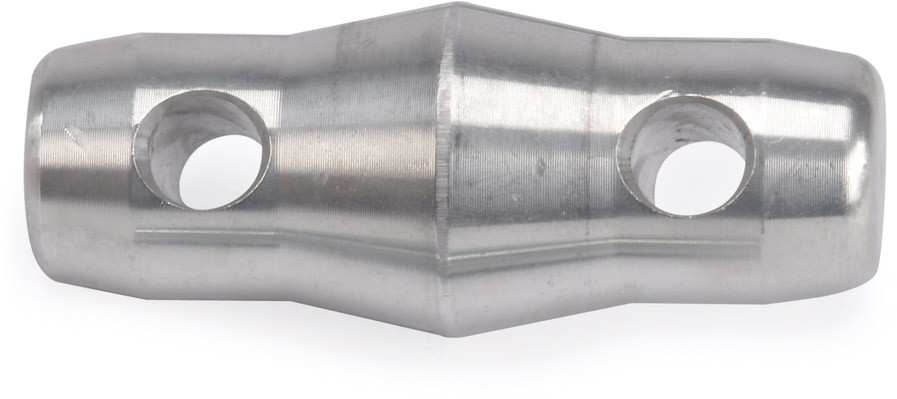

Konus für Litetruss Systeme
 |

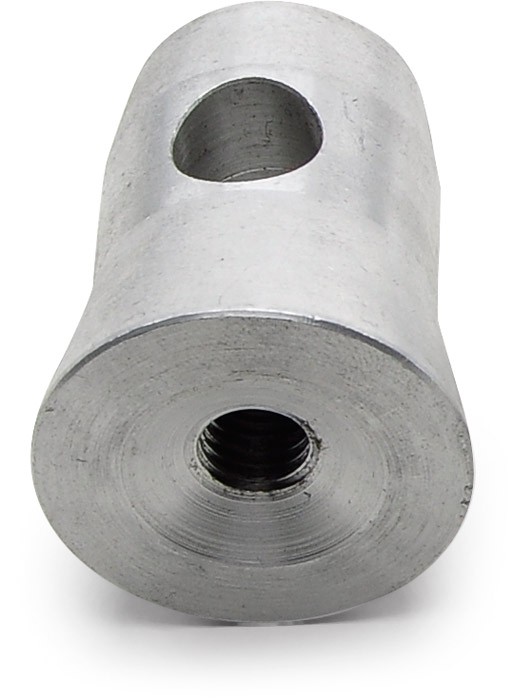

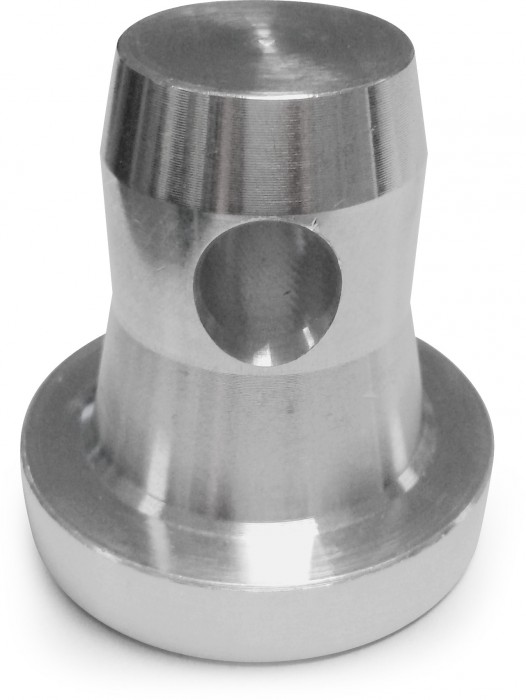

Halbkonus mit M10-Gewinde
 |
Halbkonus M12+20 mm Space und 50 mm Ring
 |

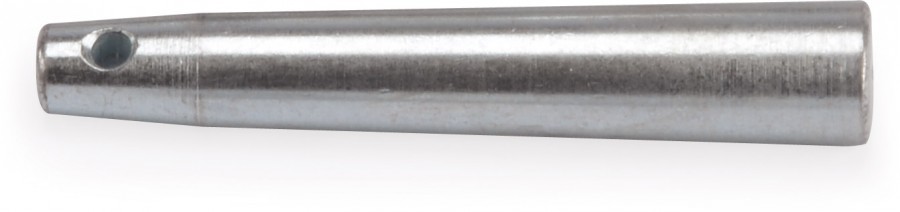

Bolzen für Litetruss Systeme
Gewicht: 42 g
 |

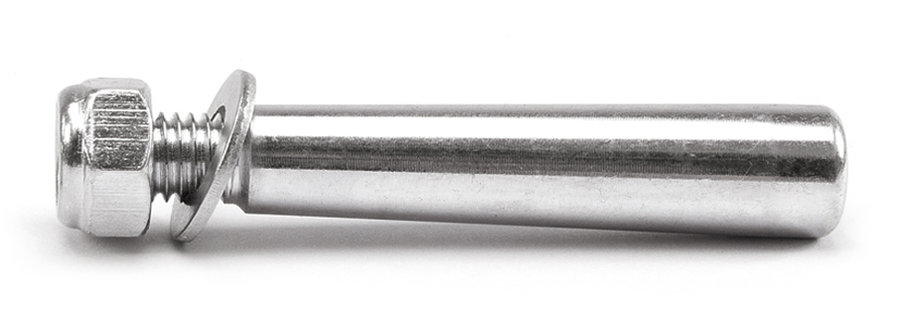

Bolzen mit Gewinde M8
 |

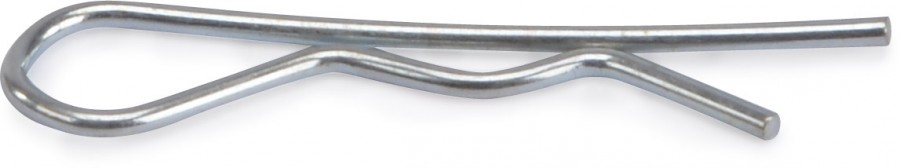

R-Clip für Litetruss Systeme
 |

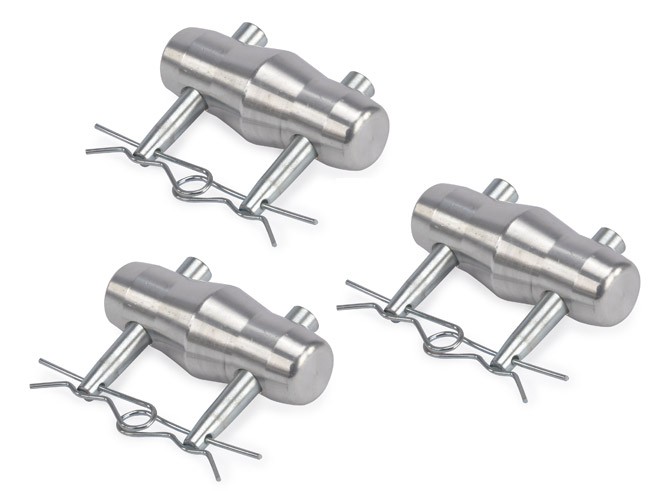

3er Verbinderset; 3x Konus, 6x Bolzen, 6x R-Clip
 |
Strecke: 21 cm
 |

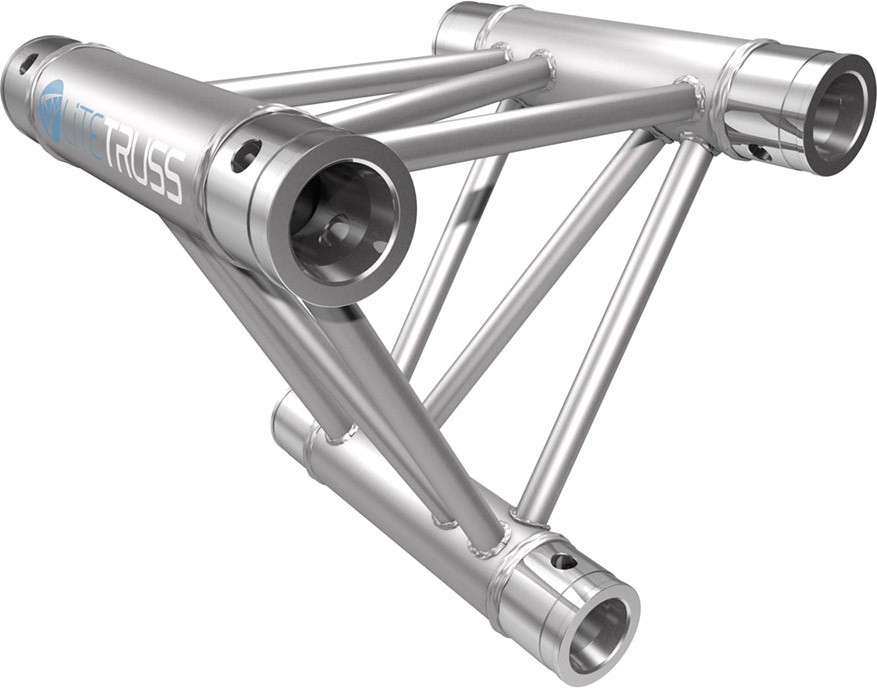

Strecke: 25 cm
 |

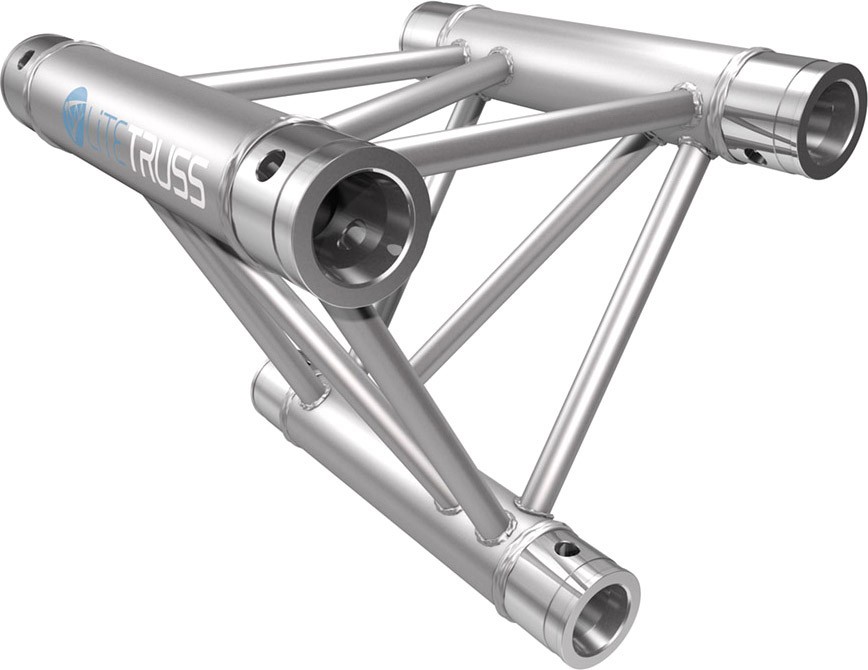

Strecke: 29 cm
 |

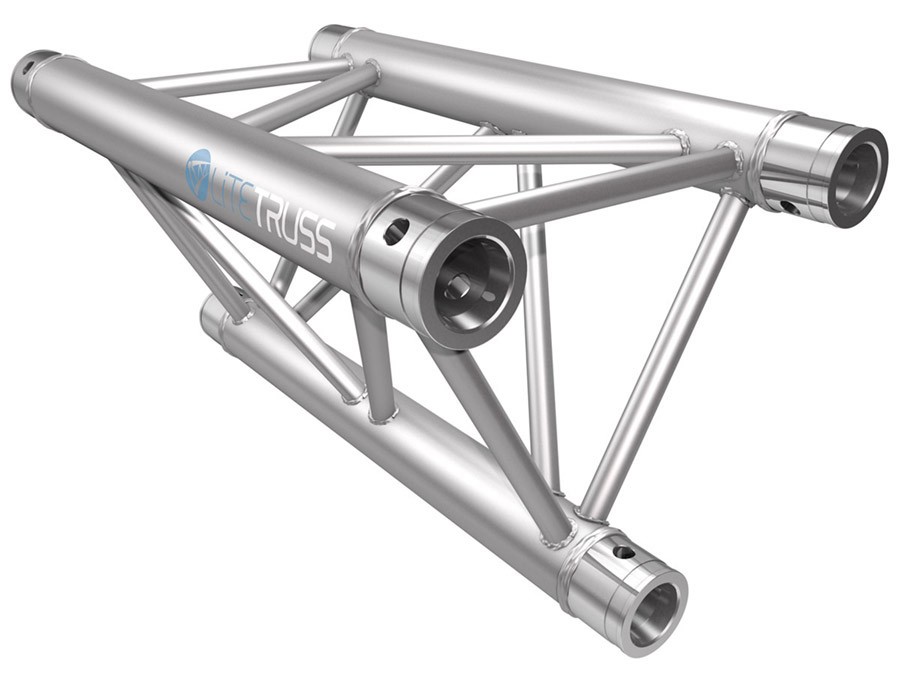

Strecke: 50 cm
 |

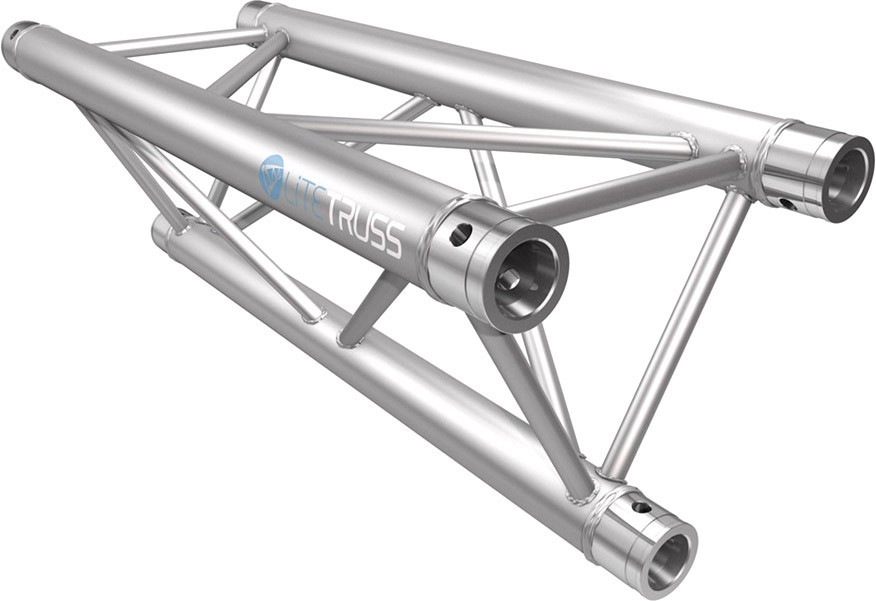

Strecke: 71 cm
 |

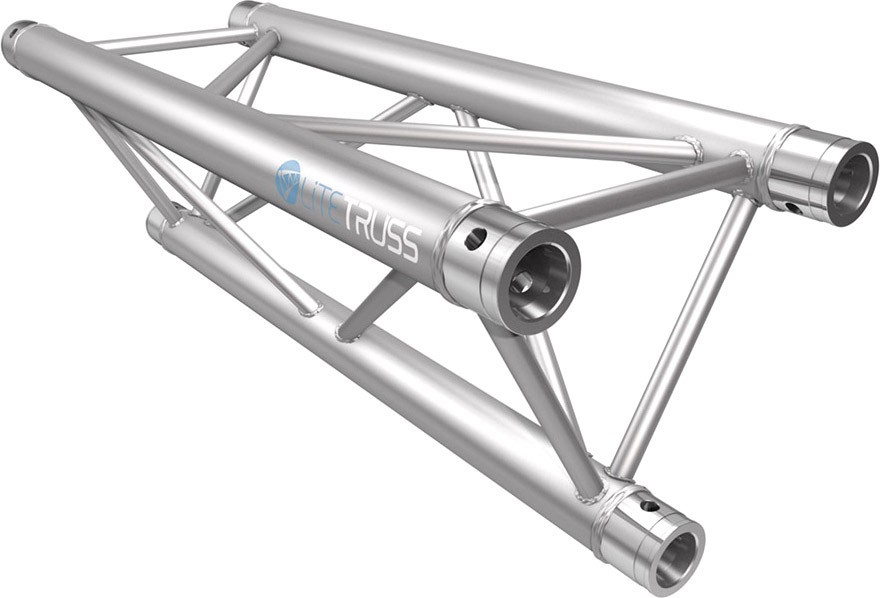

Strecke: 75 cm
 |

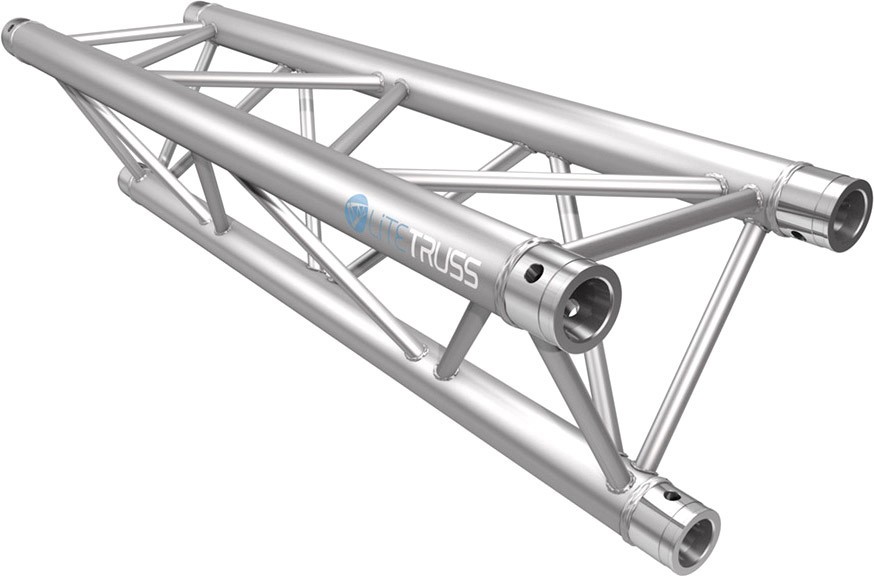

Strecke: 100 cm
 |

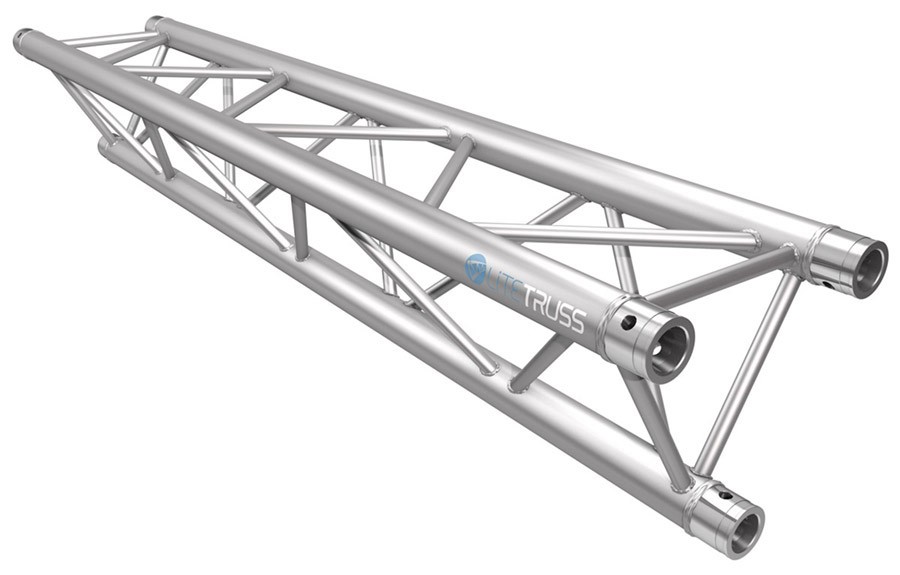

Strecke: 150 cm
 |

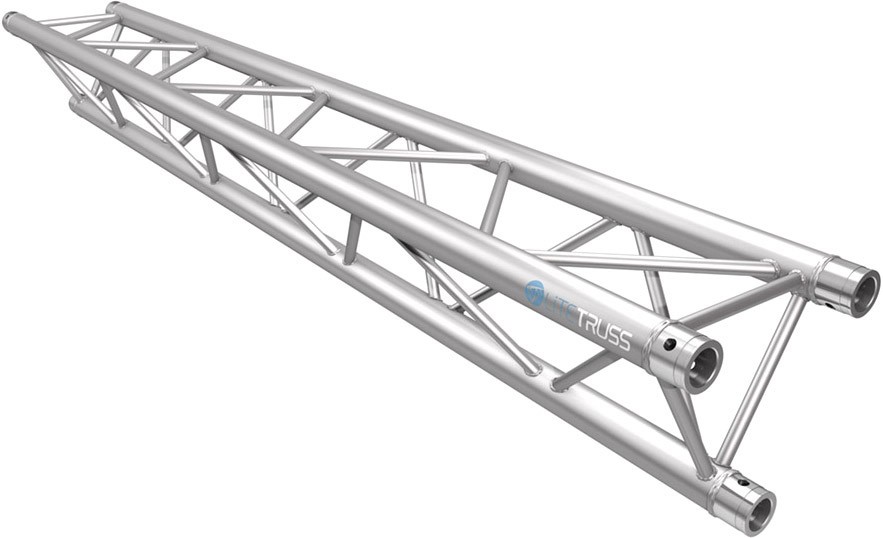

Strecke: 200 cm
 |

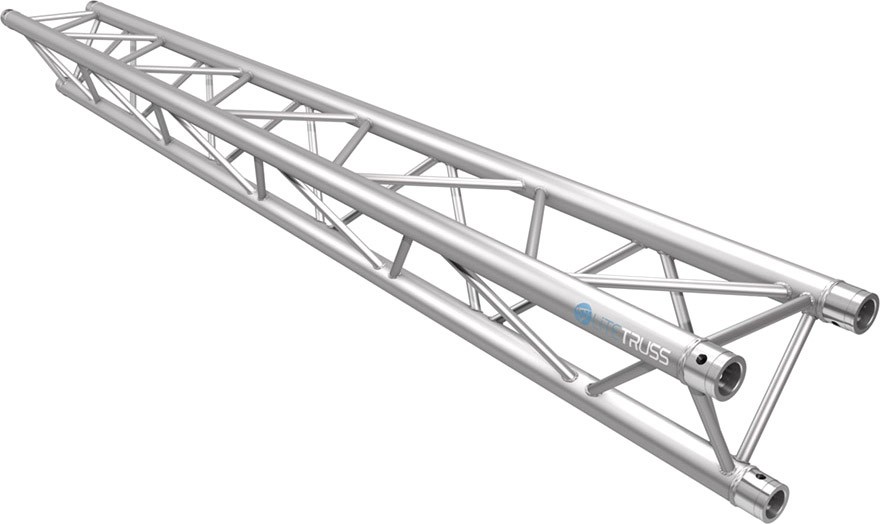

Strecke: 250 cm
 |

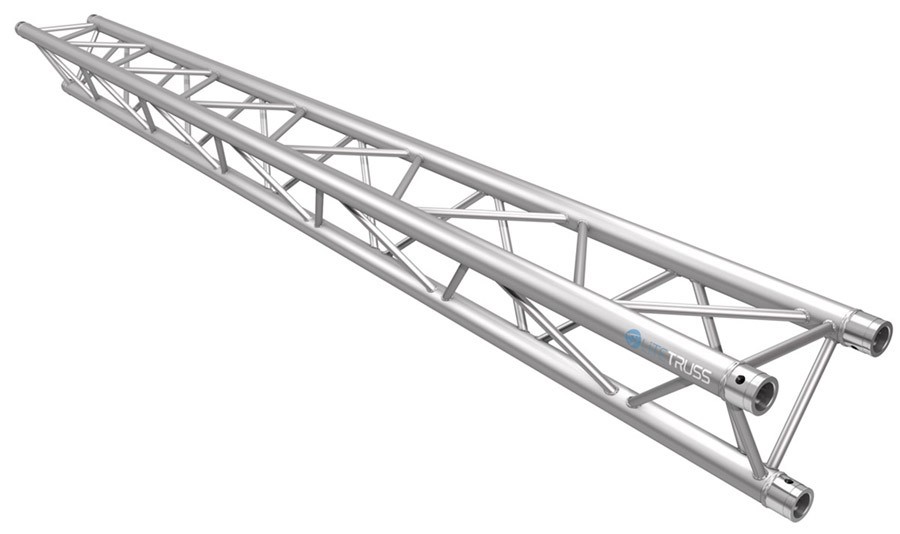

Strecke: 300 cm
 |

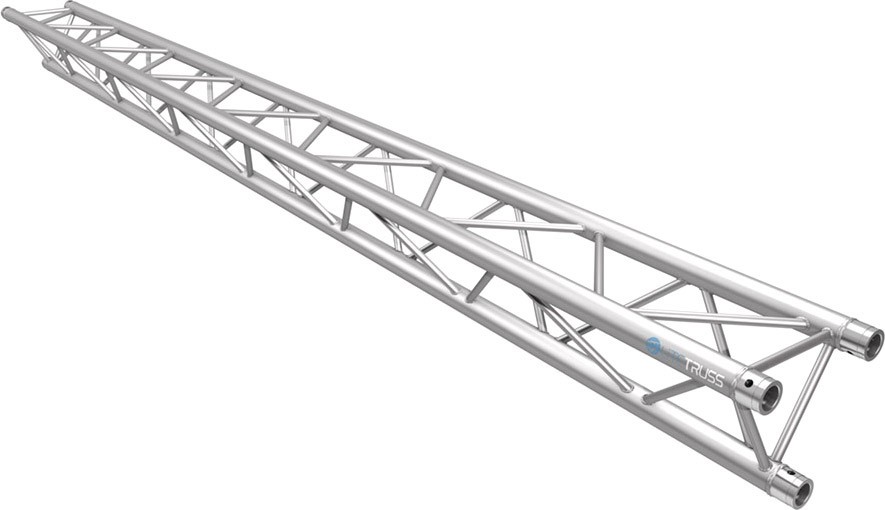

Strecke: 350 cm
 |

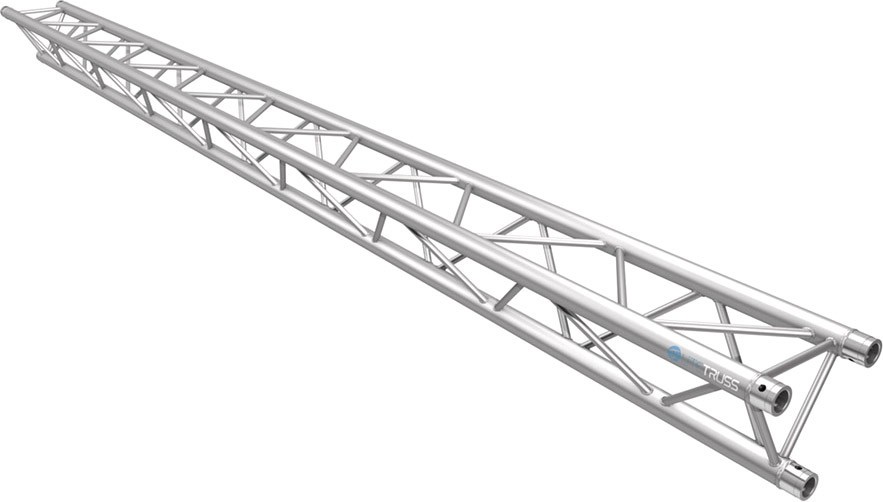

Strecke: 400 cm
 |

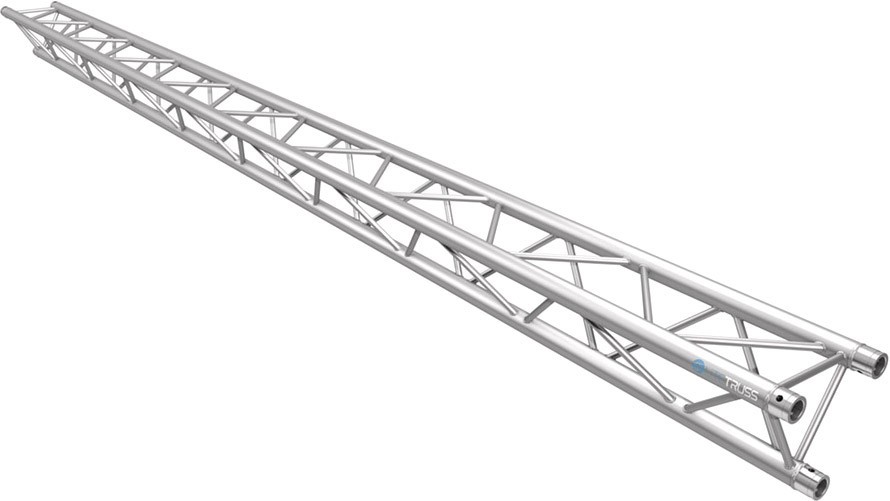

Strecke: 450 cm
 |

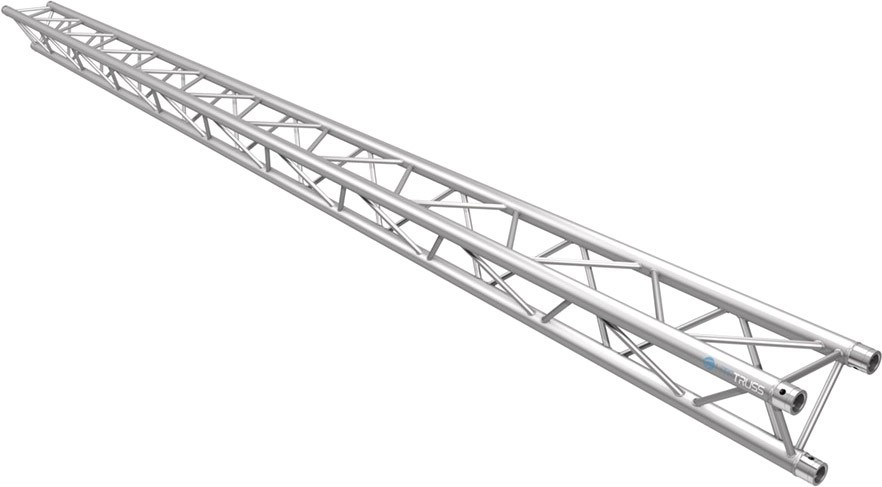

Strecke: 500 cm
 |
2 Weg Winkel
Schenkellänge: 1000 mm
 |
2 Weg Winkel
Schenkellänge: 1000 mm
 |
2 Weg Winkel
Schenkellänge: 500 mm
 |
2 Weg Winkel
Schenkellänge: 500 mm
 |
3 Weg T-Stück
Schenkellänge: 710 x 500 mm
